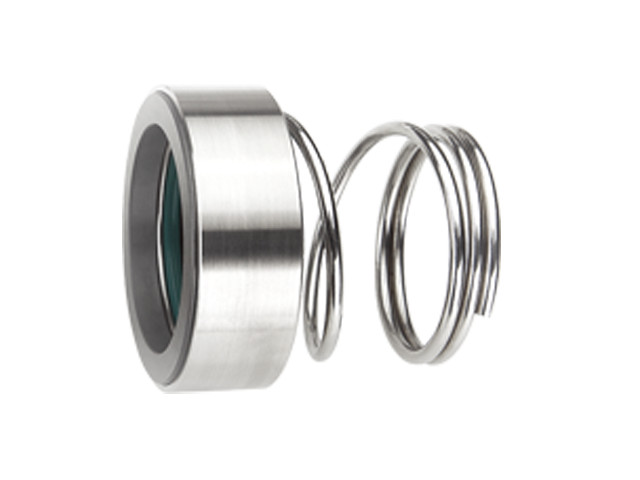

TG120C |
|
|
|
产品特点
锥形螺旋弹簧、非平衡式、O形圈滑动式结构
通过锥形螺旋大弹簧传动,旋转有方向性
密封面材料有多种选择
固体颗粒性或粘性的介质不易堵塞
安装工作尺寸符合DIN24960标准
通过锥形螺旋大弹簧传动,旋转有方向性
密封面材料有多种选择
固体颗粒性或粘性的介质不易堵塞
安装工作尺寸符合DIN24960标准
推广应用
造纸和制糖工业、食品加工、污水处理等行业
低固体颗粒性或粘性的介质
污水泵、化工泵、螺杆泵 、流程泵
其他旋转设备
低固体颗粒性或粘性的介质
污水泵、化工泵、螺杆泵 、流程泵
其他旋转设备
主要技术参数
轴径 d1=12~80 mm
密封腔压力 P=0~1.0Mpa(145psi)
密封腔温度 t = - 20 °C ~180 °C (- 4°F to 356°F )
线速度 Vg ≤15m/s(49.2ft/m)
说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

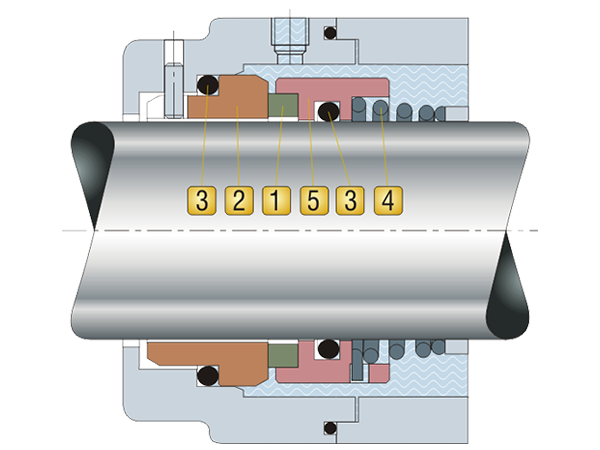

材料组合
旋转环 碳化硅(RBSIC) O 镍基碳化钨 W1 铬镍钼钢(SUS316) G 表面堆焊碳化钨 I |
弹簧 铬镍钢(SUS304) F 左旋:L 右旋:R |
静止环 碳化硅(RBSIC) O 浸渍树脂碳石墨 AK 镍基碳化钨 W1 |
金属结构件 铬镍钢(SUS304)F |
辅助密封 丁晴橡胶(NBR)P 氟橡胶(FPM) V 乙丙橡胶(EPDM)E |
静组件结构选配
标配T4G9
选配T7G9 T3G6
T4G9等同于Burgmann G9
T4G9等同于Burgmann G9 |
