锥形螺旋弹簧、非平衡式、O形圈滑动式结构 通过锥形螺旋大弹簧传动，旋转有方向性 密封面材料有多种选择 固体颗粒性或粘性的介质不易堵塞 安装工作尺寸符合DIN24960标准
产品特点
推广应用
造纸和制糖工业、食品加工、污水处理等行业 低固体颗粒性或粘性的介质 污水泵、化工泵、螺杆泵 、流程泵 其他旋转设备
主要技术参数
轴径 d1=12~80 mm
密封腔压力 P=0~1.0Mpa（145psi）
密封腔温度 t = - 20 °C ~180 °C (- 4°F to 356°F )
线速度 Vg ≤15m/s（49.2ft/m）
说明：密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

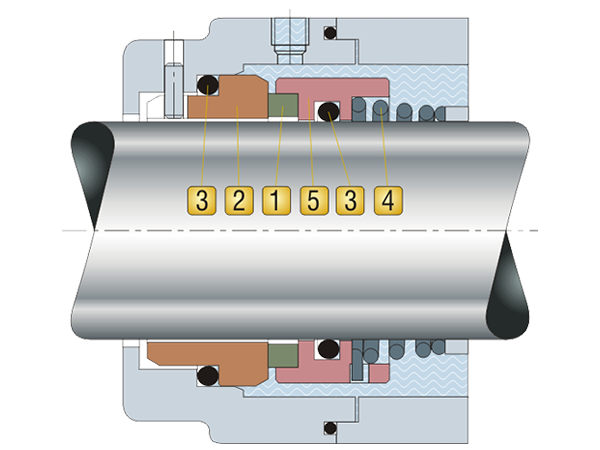

产品结构图
材料组合
 旋转环 碳化硅（RBSIC） O 镍基碳化钨 W1 铬镍钼钢（SUS316） G 表面堆焊碳化钨 I |
 弹簧 铬镍钢（SUS304） F 左旋：L 右旋：R |
 静止环 碳化硅（RBSIC） O 浸渍树脂碳石墨 AK 镍基碳化钨 W1 |
 金属结构件 铬镍钢（SUS304）F |
 辅助密封 丁晴橡胶（NBR）P 氟橡胶（FPM） V 乙丙橡胶（EPDM）E |
静组件结构选配
标配T4G9
选配T7G9 T3G6
|
T4G9等同于Burgmann G9 T4G9等同于Burgmann G9 |
 |
