TG10T
替换约翰克兰机械密封 Type 10T
TG10T、TG10R为外装式、聚四氟乙烯波纹管机械密封, 是一款耐腐蚀性强的密封产品 。通常在高浓度的酸、盐、有机溶剂、强氧化剂和还原剂介质中使用。
产品特点
 TG10T产品密封面与波纹管为整体的复合聚四氟乙烯波结构

 TG10R产品的密封面是镶嵌碳化硅或碳石墨环结构

 聚四氟乙烯波纹管结构

 外装式,任意旋向

 多弹簧、单端面、平衡式

推广应用

 化工、有机溶剂行业

 高腐蚀性强介质

 耐腐泵

 其他旋转设备


主要技术参数

轴径 d1=18~100mm(0.750'' ~4.000'')
密封腔压力 P=0~0.8Mpa(116psi)
密封腔温度 t = -20 °C~120 °C(-4°F to 248°F )
线速度 Vg ≤13m/s(42.6ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

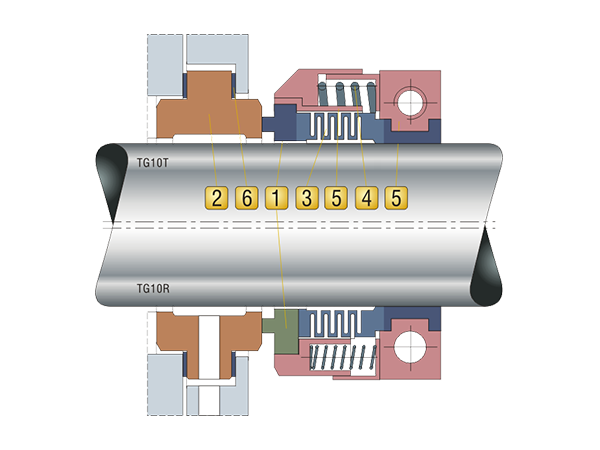

产品结构图

材料组合

 旋转环
   填充聚四氟乙烯  Y
   碳化硅(RBSIC) O
   浸渍树脂碳石墨  AK
 弹簧
   铬镍钢(SUS304) G
 静止环
   99%Al2O3 陶瓷  B1
   碳化硅(RBSIC) O
 金属结构件
   铬镍钼钢 (SUS316) G
 波纹管
   复合聚四氟乙烯  Y1

静组件结构选配

标配 T9V
选配 T9U


T9V等同于John Crane V
T9U等同于John Crane U
