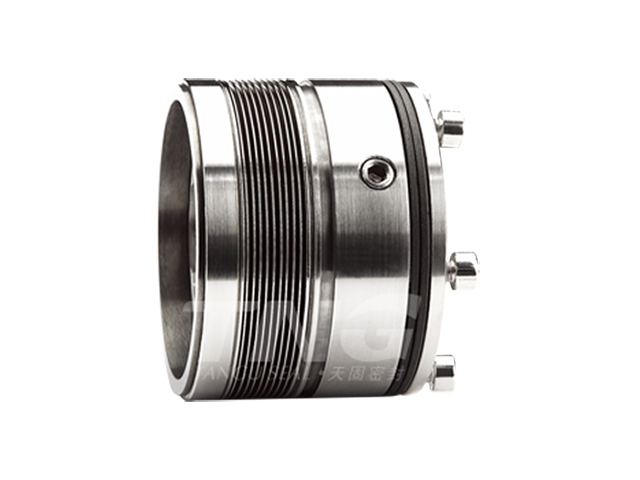

TG680W
替换伊格尔博格曼机械密封MFL WT80系列
TG680W为焊接金属波纹管结构的机械密封,是一种用于腐蚀或摩擦系数大介质中的高参数密封产品,具有良好的浮动性和随机补偿性,辅助密封采用柔性石墨材料,设计拨叉驱动机构。适用于高温高粘度介质。
产品特点
 采用焊接金属波纹管,属平衡型,可双向转动

 辅助密封采用柔性石墨材料,耐高温。

 设计拨叉驱动机构,传动坚固可靠。

 安装工作尺寸符合DIN24960标准 。

推广应用

 化工石油、炼油、天然气等行业
 高温高粘度介质

 泵

 特殊旋转设备

主要技术参数

轴径 d1=18~100mm(0.750''~4.000'')
密封腔压力 P=0~2.5Mpa(362.5psi)
密封腔温度 t = -20 °C~400 °C(-4°F to 752°F)
线速度 Vg ≤ 15m/s(49.2ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

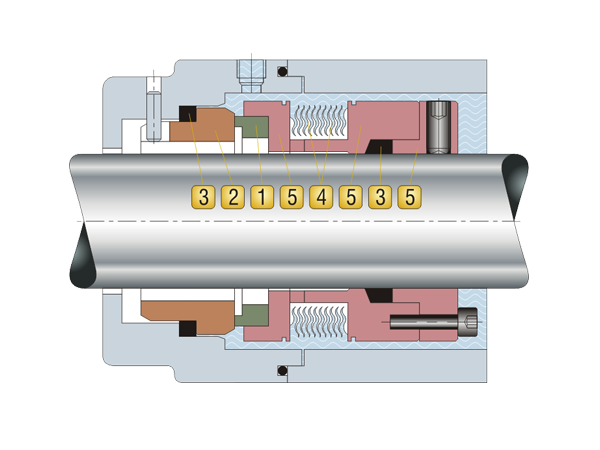

产品结构图

材料组合

 旋转环
   碳化硅(RBSIC)O
   镍基碳化钨  W1
   浸锑碳石墨  AD
 焊接波纹管
   哈氏C-276合金(NS334 M4
   沉淀硬化型不锈钢(AM350) T6
   铬镍钼钢 (SUS316)  G
 静止环
   碳化硅(RBSIC O
   镍基碳化钨  W1
 金属结构件
   不锈钢(SUS304) F
   铬镍钼钢 (SUS316 G
   精密合金(4J42) T4
 辅助密封
   柔性石墨  G

静组件结构选配

标配 T4G9


T4G9等同于Burgmann G9
