Product Variants


TG1U TG1K
TG1
替换约翰克兰机械密封 Type 1
TG1该结构密封产品,是多范围使用条件的橡胶波纹管机械密封,产品有TG1U与TG1K型号,符合US与UK标准的安装尺寸要求,在水泵,搅拌机,空气压缩机,排风机 和一些转轴设备上广泛应用。频繁用在纸浆造纸行业,石油,食品加工,污水处理,化学加工和电力行业应用。
产品特点
 采用槽与销驱动元件特殊设计,传动可靠
 橡胶波纹管具有平衡结构设计, 承受更大的介质压力
 单弹簧、平衡型结构,任意转向
 产品互换性强,TG1U尺寸符合US标准,TG1K尺寸符合UK标准;配用的轴径有公制与英制
推广应用
 水和废水行业
 化工石油行业
 工业泵
 流程泵
 其他旋转设备
主要技术参数

轴径 d1=16~75mm(0.625''~3.000'')
密封腔压力 P=0~1.7Mpa(246.5psi)
密封腔温度  t = -40 °C~200 °C(-40°F to 392°F)
线速度 Vg ≤ 13m/s(42.6ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

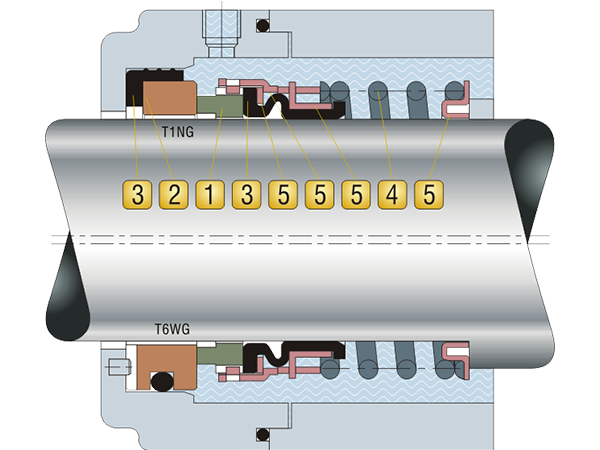

产品结构图
材料组合

  旋转环
       浸渍树脂碳石墨  AK
       镍基碳化钨 W1
       碳化硅(RBSIC)O
  弹簧
       不锈钢(SUS304)F
  静止环
       氧化铝陶瓷  B
       碳化硅(RBSIC)O
       镍基碳化钨 W1
  金属结构件
       不锈钢(SUS304)F
   辅助密封
       丁晴橡胶(NBR)P
       氟橡胶(FPM)V
       乙丙橡胶(EPDM)E


静组件结构选配

T1NG等同于John Crane NG
T1N等同于John Crane N







T6WG等同于John Crane WG
T6W等同于John Crane W
