TG9U
替换约翰克兰机械密封Type109系列
TG9U为多弹簧,四氟楔形环滑动式结构机械密封。设计多种材料组合选择,典型的应用在腐蚀剂、化学物质等有耐腐蚀性介质工况条件。
产品特点
 多弹簧、非平衡式、四氟楔形环滑动式结构
 动组件用卡环将所有零部件组合成整体,方便安装与拆卸
 通过螺丝固定传动可靠,任意转向
 设计符合EN12756标准
推广应用
 化工行业
 炼油和石化行业
 工业泵
 流程泵
 其他旋转设备
主要技术参数

轴径 d1=18~100 mm(0.750'' ...4.000'')
密封腔压力P=0~2.0Mpa (290 psi)
密封腔温度t = - 40°C ~200 °C (- 40°F to 392°F )
线速度 Vg ≤ 25 m/s (82 ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

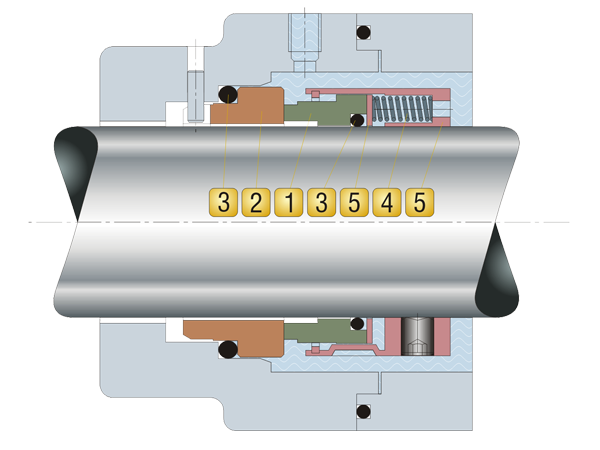

产品结构图
材料组合
  旋转环
    浸渍树脂碳石墨  AK
    碳化硅(RBSIC) O
    镍基碳化钨 W1
 弹簧
    铬镍钢(SUS304) F
    铬镍钼钢(SUS316) G
  静止环
    99%三氧化二铝陶瓷 B1
    碳化硅(RBSIC) O
    镍基碳化钨  W1
  金属结构件
    铬镍钢(SUS304) F
    铬镍钼钢(SUS316)
  辅助密封
    聚四氟乙烯(PTFE)

静组件结构选配

标配 T26AG

T26AG等同于John Crane AG



选配T9V

T9V等同于John Crane V




工作尺寸符合US 标准
