Product Variants



TG1092 TG1093 TG109K
TG109
替换伊格尔博格曼 MG1
TG109系列产品,是常用的橡胶波纹管机械密封,使用可靠,通用性强,安装方便,可以由两套密封串联布置组成串联机械密封。在化工标准泵、螺杆泵、泥浆泵等化工石油,废水处理,制糖造纸,食品饮料等行业广泛使用。
产品特点
 橡胶波纹管设计精巧
 对轴的跳动和窜动不敏感
 弹簧传动,波纹管无扭转
 单端面、非平衡、单弹簧结构
 符合DIN24960 EN12756标准
推广应用
 水和废水行业
 工业泵化工石油行业
 工业泵
 泥浆泵
 流程泵
 其他旋转设备
主要技术参数

轴径 d1=8~100 mm
密封腔压力 P=-0.1~1.6Mpa(-14.5psi~232psi)
密封腔温度 t = -20 °C~+140 °C(-4°F to 284°F)
线速度 Vg ≤10m/s(32.80ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

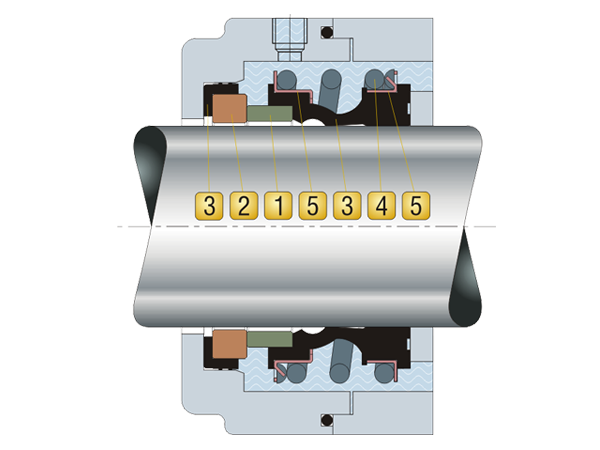

产品结构图
材料组合

  旋转环
       浸渍树脂碳石墨  AK
       热合石墨  AC
       碳化硅(RBSIC)O
  弹簧
       不锈钢(SUS304) F
  静止环
       氧化铝陶瓷  B
       碳化硅(RBSIC)O
       镍基碳化钨  W1
  金属结构件
       不锈钢(SUS304) F
  辅助密封
       丁晴橡胶(NBR)P
       氟橡胶(FPM)V
       乙丙橡胶(EPDM)E


静组件结构选配

标配T1G60
选配T3G6  T3G4  T1G50




T1G60等同于Burgmann G60
T3G6等同于Burgmann G6
T3G4等同于Burgmann G4
T1G50等同于Burgmann G50
