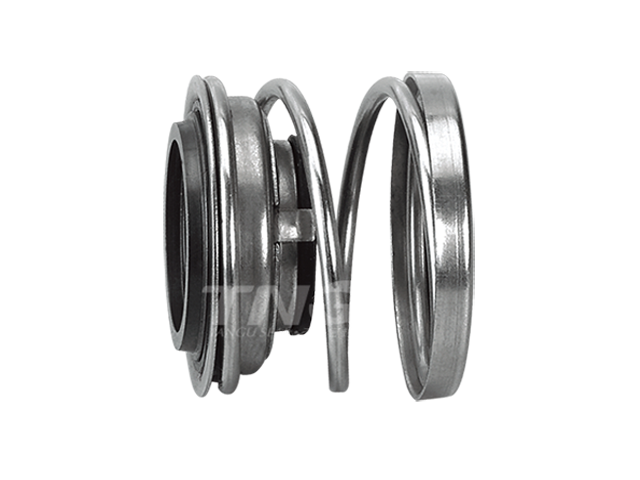

TG110
替换伊格尔博格曼 BT-PN
TG110该型号密封产品,特殊的弹簧置放结构设计,使轴向安装尺寸短,适合批量生产的橡胶波纹管机械密封,非常适合适用于饮食行业,建筑业,深井泵,家庭和花园泵。
产品特点
 特殊的弹簧置放结构设计,使轴向安装尺寸短
 采用槽与销驱动元件特殊设计,传动可靠
 单弹簧、单端面结构,任意转向
 该型号两套密封也可以被用来作为双端面机械密封
推广应用
 水处理行业
 饮食行业
 深井泵
 其他旋转设备
主要技术参数

轴径 d1=13~40 mm
密封腔压力 P=0~0.4Mpa(58psi)
密封腔温度 t = -40 °C~150 °C(-40°F to 302°F)
线速度 Vg ≤ 10m/s(32.8ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

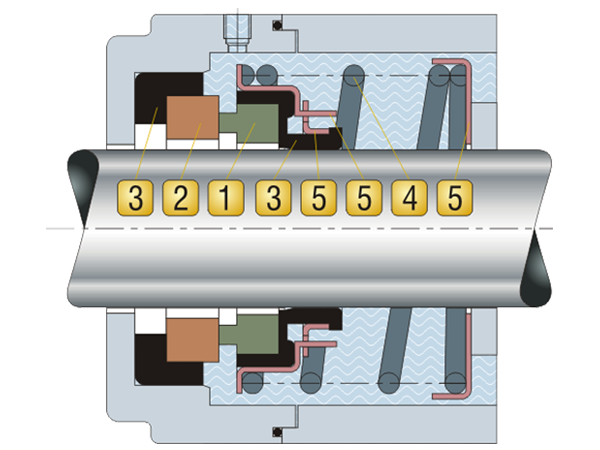

产品结构图
材料组合

   旋转环
       浸渍树脂碳石墨  AK
       热合石墨 AC
       碳化硅(RBSIC)O
       镍基碳化钨 W1
   弹簧
       不锈钢(SUS304)F
   静止环
       氧化铝陶瓷 B
       碳化硅(RBSIC)O
       镍基碳化钨  W1
   金属结构件
       不锈钢(SUS304)F
   辅助密封
       丁晴橡胶(NBR)P
       氟橡胶(FPM)V
       乙丙橡胶(EPDM)E






静组件结构选配

TG110标准静环



橡胶L垫可以选择
有带水线和没带水线的
