Product Variants
tg120d
tg120
TG120D TG120DU

TG120D
替换ROTEN机械密封Type5系列的ROTEN安装尺寸
TG120D为锥形螺旋弹簧,O形圈滑动式结构,大规模生产的机械密封,是一款密封性能可靠,应用广泛,易于安装的密封产品。设计多种材料组合选择,以满足不同介质的使用工况。非常适合用造纸、制糖、化工石油、食品加工、污水处理等行业。
产品特点
 锥形螺旋弹簧、非平衡式、O形圈滑动式结构
 通过锥形螺旋大弹簧传动,旋转有方向性
 动环与动环座采用O形圈过盈密封连接,高温使用动环不会脱落
 固体颗粒性或粘性的介质不易堵塞
推广应用
 造纸和制糖工业、食品加工、污水处理等行业
 低固体颗粒性或粘性的介质
 污水泵、化工泵、螺杆泵 、流程泵
 其他旋转设备
主要技术参数

轴径 d1=8~120mm
密封腔压力 P=0~1.0Mpa (145 psi)
密封腔温度 t = - 40 °C ~200 °C (- 40°F to 392°F )
线速度 Vg ≤ 15 m/s (49.2 ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

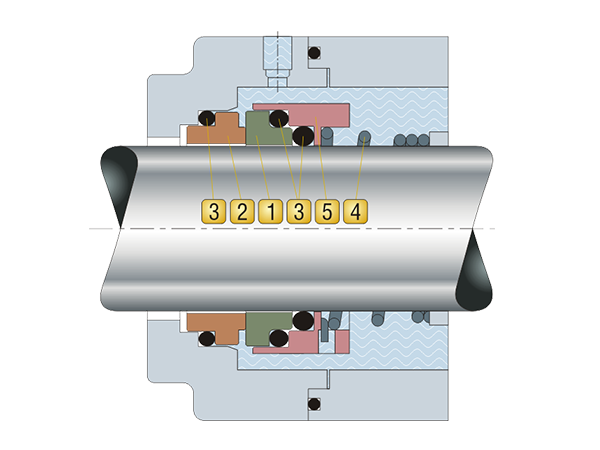

产品结构图
材料组合
  旋转环
    碳化硅(RBSIC) O
    镍基碳化钨  W1
  弹簧
    铬镍钢(SUS304) F
    左旋:L     右旋:R
  静止环
    碳化硅(RBSIC) O
    浸渍树脂碳石墨   AK
    镍基碳化钨  W1
  金属结构件
    铬镍钢(SUS304)
  辅助密封
    丁晴橡胶(NBR)P
    氟橡胶(FPM) V
    乙丙橡胶(EPDM) E

静组件结构选配

标配T8RN  T4RN
选配T3RN  T5RN
