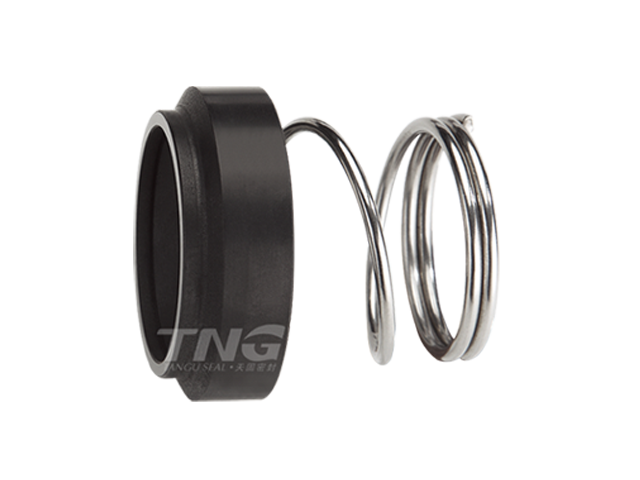

TG120M
替换伊格尔博格曼机械密封M2N系列
TG120M为锥形螺旋弹簧,O形圈滑动式结构,旋转环采用整体的碳石墨或碳化硅材料,产品价格比较经济,主要适用于介质为水的循环泵和加热系统。
产品特点
 锥形螺旋弹簧、非平衡式、O形圈滑动式结构
 通过锥形螺旋大弹簧传动,旋转有方向性
 旋转环采用整体的碳石墨或碳化硅材料
推广应用
 介质为水的循环泵和加热系统
 循环泵、离心泵
 其他旋转设备
主要技术参数

轴径d1=10~38mm
密封腔压力 P=0~1.0 Mpa (145 psi)
密封腔温度 t = - 20 °C ~180 °C (- 4°F to 356°F )
线速度 Vg ≤ 15 m/s (49.2 ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

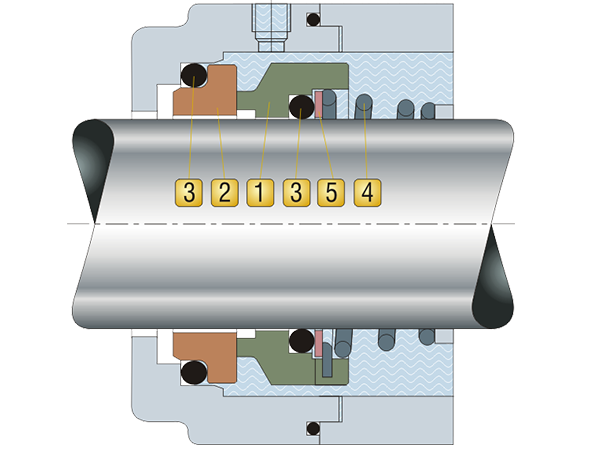

产品结构图
材料组合
  旋转环
    碳化硅(RBSIC) O
    浸渍树脂碳石墨   Ak
  弹簧
    铬镍钢(SUS304) F
    左旋:L      右旋:R
  静止环
    碳化硅(RBSIC) O
    氧化铝陶瓷 B
  金属结构件
    铬镍钢(SUS304)F
  辅助密封
    丁晴橡胶(NBR) P
    氟橡胶(FPM)V
    乙丙橡胶(EPDM) E

静组件结构选配

标配 T3G6

选配T3G4   T1G60


T3G6等同于Burgmann G6

T3G4等同于Burgmann G4
T1G60等同于Burgmann G60
