Product Variants
TG155
tg155
TG155 TG155C

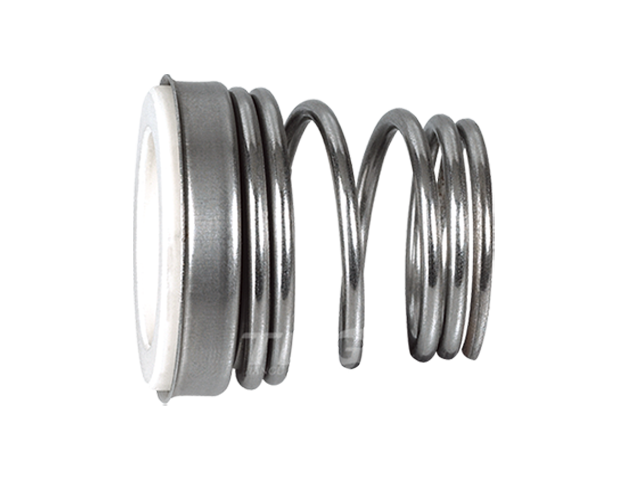

TG155
替换伊格尔博格曼机械密封BT-FN系列
TG155为锥形螺旋弹簧,O形圈滑动式,金属部件由冲压件结构,适合大批量生产的机械密封,是一款具有竞争力的价格,应用领域广泛,易于安装的密封产品。
产品特点
 锥形螺旋弹簧、非平衡式、O形圈滑动式结构
 通过锥形螺旋大弹簧传动,旋转有方向性
 金属部件由冲压件结构


推广应用
 离心泵、清水泵
 其他旋转设备
主要技术参数

轴径d1=10~40 mm
密封腔压力P=0~1.4 Mpa (203 psi)
密封腔温度t = - 40 °C ~180 °C (- 40°F to 356°F )
线速度Vg ≤ 15 m/s (49.2 ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

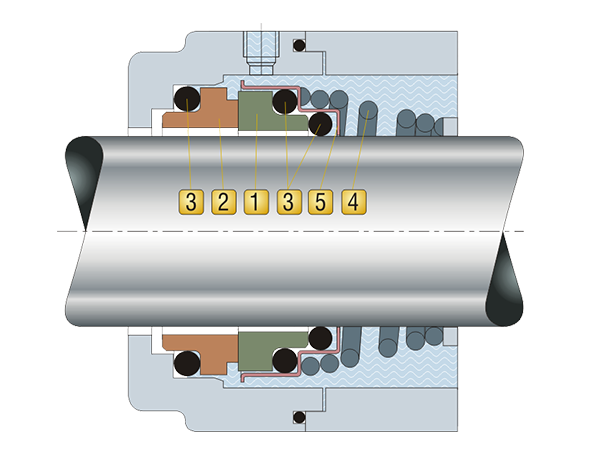

产品结构图
材料组合

  旋转环
    碳化硅(RBSIC) O
    氧化铝陶瓷  B
  弹簧
    铬镍钢(SUS304) F
    左旋:L     右旋:R
  静止环
    热合石墨  Ac
    浸渍树脂碳石墨   Ak
    碳化硅(RBSIC) O
  金属结构件
    铬镍钢(SUS304)F
  辅助密封
    丁晴橡胶(NBR) P
    氟橡胶(FPM) V
    乙丙橡胶(EPDM) E


静组件结构选配

标配T8RN
选配T3RN
