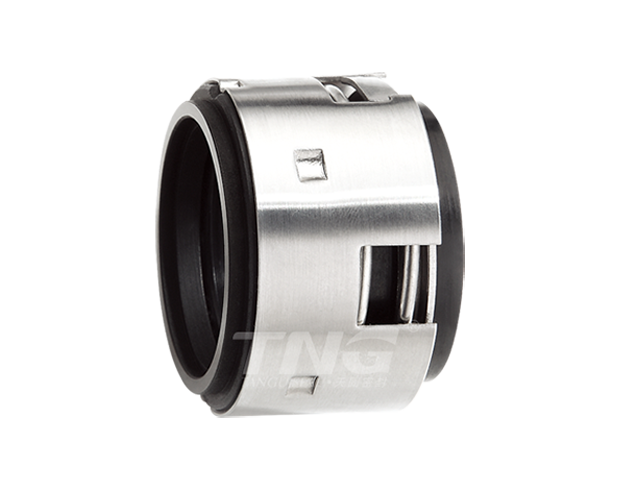

TG502B
替换约翰克兰机械密封 Type502
TG502B该型号密封,在橡胶波纹管机械密封中表现较好的密封之一,适用于热水泵、工业泵及石油化工行业。
产品特点
 全封闭橡胶波纹管密封特殊设计
 对轴的跳动和窜动不敏感
 设计双向强劲的传动,对波纹管没有扭转
 单端面、单弹簧结构
 符合DIN24960标准
推广应用
 化工石油行业
 工业泵
 流程泵
 其他旋转设备
主要技术参数

轴径 d1=14~100 mm
密封腔压力 P=0~2.8Mpa(406psi)
密封腔温度 t =-40 °C~200 °C(-40°F to 392°F)
线速度 Vg ≤ 13m/s(42.6ft/m)

说明:密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

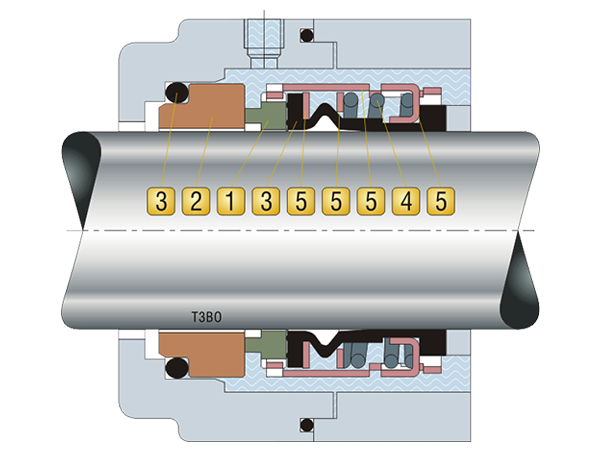

产品结构图
材料组合

  旋转环
       浸渍树脂碳石墨  AK
       碳化硅(RBSIC)O
  弹簧
       不锈钢(SUS304)F
  静止环
       氧化铝陶瓷  B
       碳化硅(RBSIC)O
       镍基碳化钨  W1
  金属结构件
       铬镍钢(SUS304)F
  辅助密封
       丁晴橡胶(NBR)P
       氟橡胶(FPM) V
       乙丙橡胶(EPDM)E


静组件结构选配
标配 T3BO
T3BO等同于John Crane BO
