橡胶波纹管设计精巧 对轴的跳动和窜动不敏感 弹簧传动，波纹管无扭转 单端面、非平衡、单弹簧结构 符合DIN24960 EN12756标准
产品特点
推广应用
水和废水行业 工业泵化工石油行业 工业泵 泥浆泵 流程泵 其他旋转设备
主要技术参数
轴径 d1=8~100 mm
密封腔压力 P=-0.1~1.6Mpa（-14.5psi~232psi)
密封腔温度 t = -20 °C~+140 °C（-4°F to 284°F）
线速度 Vg ≤10m/s（32.80ft/m）
说明：密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

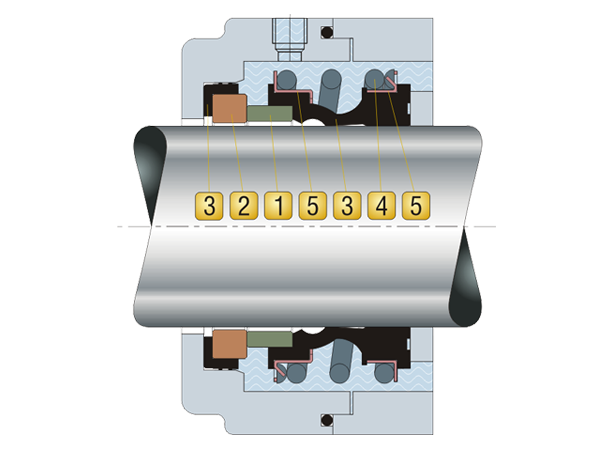

产品结构图
材料组合
 旋转环 浸渍树脂碳石墨 AK 热合石墨 AC 碳化硅（RBSIC）O |
 弹簧 不锈钢（SUS304） F |
 静止环 氧化铝陶瓷 B 碳化硅（RBSIC）O 镍基碳化钨 W1 |
 金属结构件 不锈钢（SUS304） F |
 辅助密封 丁晴橡胶（NBR）P 氟橡胶（FPM）V 乙丙橡胶（EPDM）E |
静组件结构选配
| 标配T1G60 选配T3G6 T3G4 T1G50 |
 |
T1G60等同于Burgmann G60
T3G6等同于Burgmann G6
T3G4等同于Burgmann G4
T1G50等同于Burgmann G50
了解更多信息
 |  |  |
| TG1092 | TG1093 | TG109K |
