单端面、橡胶波纹管机械密封 对轴的跳动和窜动不敏感 密封任意旋向 非滑动式结构设计，密封环磨损补偿由橡胶波纹管伸缩自动达到 产品通用性强，有TG560B、TG560K、TG560C、TG560A型号，满足各种标准的安装尺寸要求，配用的轴径有公制与英制 该型号两套密封也可以被用来作为双端面机械密封
产品特点
推广应用
水和废水行业 化工石油行业 工业泵 流程泵 其他旋转设备
主要技术参数
轴径 d1=8~80 mm(0.375"~3.000")
密封腔压力 P=0~1.0Mpa（145psi)
密封腔温度 t =-20 °C~150 °C（-4°F to 302°F）
线速度 Vg ≤ 13m/s（42.6ft/m）
说明：密封腔压力、温度、线速度使用范围取决于密封材料组合选配。

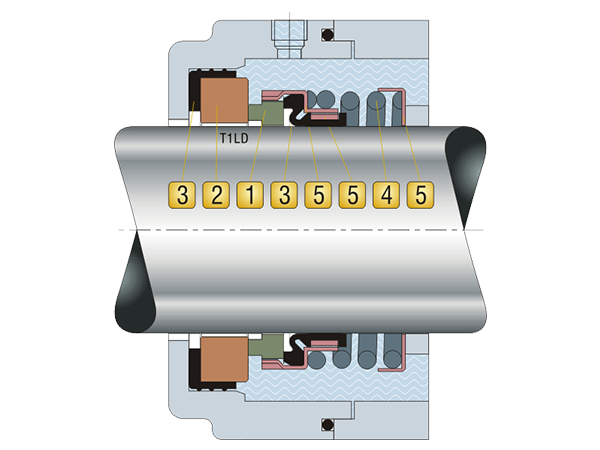

产品结构图
材料组合
 旋转环 浸渍树脂碳石墨 AK 热合石墨 AC 碳化硅（RBSIC）O |
 弹簧 不锈钢（SUS304） F |
 静止环 氧化铝陶瓷 B 碳化硅（RBSIC）O 镍基碳化钨 W1 |
 金属结构件 不锈钢（SUS304） F |
 辅助密封 丁晴橡胶（NBR）P 氟橡胶（FPM）V 乙丙橡胶（EPDM）E |
静组件结构选配
| T1NG等同于John Crane NG T1N等同于John Crane N T1S43等同于Sealol 43 T1LD等同于Eagle ED560 |
 |
T6WG等同于John Crane WG |
 |
| T3S43等同于Sealol 43 |
 |
了解更多信息
 |
|
|
|
| TG560B | TG560K | TG560C | TG560A |
